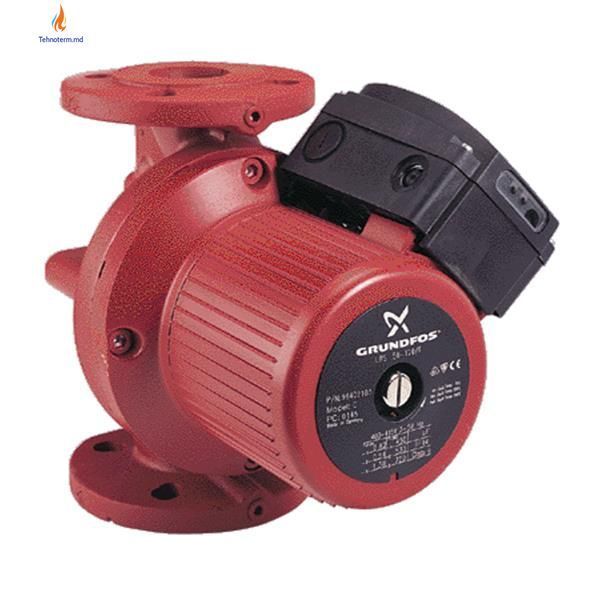

UPS 65-180/2 F 340
Pompa este de tip cu rotor umed, adică pompa şi motorul formează o unitate integrală fără etanşarea arborelui şi cu doar două garnituri pentru etanşare. Lagărele sunt lubrifiate de lichidul pompat.
Pentru a evita problemele legate de scoaterea din uz, s-a acordat o mare importanţă utilizării de materiale cât mai puţin diferite cu putinţă.
Pompa se caracterizează prin:
- Motor cu 3 viteze.
- Lagăre radiale din ceramică.
- Rulmenţi axiali din carbon.
- Camera rotorului, suportul de lagăr şi acoperirea de protecţie a rotorului din oţel inoxidabil.
- Carcasa statorului din aliaj de aluminiu.
- Carcasa pompei din Fontă
- Stator cu releu termic încorporat.
|
|
Motorul este cu 3-faze.
Pompa este furnizată cu un modul standard în cutia cu borne. Modulul standard va fi conectat la alimentarea de la reţea prin contactor extern.
| Control: |
| Relay: |
|
fără releu |
| |
| Lichid: |
| Lichid pompat: |
|
Apă |
| Gama temperaturii lichidului: |
|
-10 .. 120 °C |
| Temperatura lichidului în timpul funcționării: |
|
60 °C |
| Densitate: |
|
983.2 kg/m³ |
| |
| Tehnic: |
| Debit nominal: |
|
28.9 m³/h |
| Înălțime de pompare nominală: |
|
10.27 m |
| Aprobări: |
|
AAA,EAC |
| |
| Materiale: |
| Corpul pompei (stator): |
|
Fontă |
| Carcasă pompă: |
|
EN 1561 EN-GJL-250 |
| Carcasa pompei: |
|
35 B - 40 B |
| Rotor: |
|
Stainless steel |
| |
|
EN 1.4301 |
| |
|
AISI 304 |
| |
| Instalaţie: |
| Gama temperaturii ambientale: |
|
0 .. 40 °C |
| Presiune de funcţionare maximă: |
|
10 bar |
| Conexiune conductă standard: |
|
EN 1092-2 |
| Tip conexiune: |
|
DIN |
| Dimensiune racord: |
|
DN 65 |
| Evaluare presiune pentru racord: |
|
PN 6/10 |

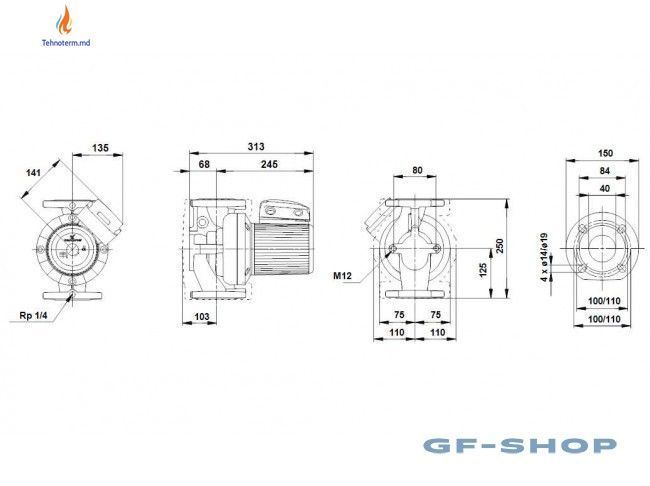

| Lungimea dintre porturi: |
|
340 mm |
| |
| Date electrice: |
| Puterea de intrare în viteza 1: |
|
1100 W |
| Puterea de intrare în viteza 2: |
|
1200 W |
| Putere de intrare maximă: |
|
1550 W |
| Frecvenţa reţelei electrice: |
|
50 Hz |
| Tensiune nominală: |
|
3 x 400-415 V |
| Curent la turaţia 1: |
|
1.85 A |
| Curent la turaţie 2: |
|
2 A |
| Curent la turaţie 3: |
|
2.9 A |
| Cos phi în viteza 1: |
|
0.86 |
| Cos phi în viteza 2: |
|
0.87 |
| Factor de putere cos phi: |
|
0.77 |
| Numărul de poli: |
|
2 |
| Clasa de izolare (IEC 85): |
|
H |
| Clasă de protecție (IEC 60529): |
|
X4D |
| Protecția motorului încorporată: |
|
CONTACT |
| Thermal protection: |
|
EXT. |
| |
| Altele: |
| Poziție cutie de conexiuni: |
|
1.30H |
| Greutate netă: |
|
29.3 kg |
| Greutate brută: |
|
33.1 kg |
| Volum de livrare: |
|
0.043 m³ |
| |
