Программируемый электронный термостат BasicPlus2 с дисплеем WT-P

Проводные программируемые комнатные термостаты WT-P серии BasicPlus² применяются для управления системой радиаторного отопления и водяных теплых полов. Комнатные термостаты обеспечивают регулирование комнатной температуры в соответствии с вашими потребностями, благодаря которому создаётся комфортная и уютная атмосфера, а уникальный скандинавский дизайн отлично дополнит ваш интерьер. Также использование термостатов позволяет достичь экономии до 30% за счет снижения расхода теплоносителя в системе отопления.

Отличительной особенностью программируемого термостата служит таймер, который позволяет установить периоды снижения температуры.

Возможны разные температурные режимы в течение дня для будних и выходных дней. Например, можно установить снижение температуры в дневной период по будням в ваше отсутствие, и повышение до установленного значения к возвращению домой . Благодаря подобному использованию таймера вы можете избежать ненужных трат тепловой энергии.

Таймер подразумевает установку 4 периодов различной температуры.

РЕГУЛИРОВАНИЕ РАДИАТОРНОГО ОТОПЛЕНИЯ

Термостаты соединяются с приводами, установленными на коллекторе через коммутационную панель, либо напрямую.

Понижение температуры приводит к замыканию цепи: шток привода поднимается (для нормально закрытого привода, который при отсутствии напряжения закрыт благодаря пружине) и поток теплоносителя поступает в контур теплого пола.

При достижении необходимой температуры цепь размыкается и пружина опускает шток привода , перекрывая поток и теплоноситель в контуре останавливается.

Для термостатов, соединенных с нормально открытыми приводами (открытыми при отсутствии напряжения), схема работы обратная: при понижении температуры цепь размыкается и шток поднимается, а при повышении замыкается и теплоноситель снова поступает в контур.

РЕГУЛИРОВАНИЕ ТЕПЛЫХ ПОЛОВ

При регулировании систем теплых полов комнатные термостаты измеряют температуру воздуха в комнате (теплые полы используются для отопления помещений) либо с помощью выносного датчика измеряют непосредственно температуру пола (теплые полы используются для комфорта вместе с радиаторным отоплением).

Алгоритм работы такой же, как и при регулировании систем радиаторного отопления.

СХЕМЫ СОЕДИНЕНИЯ ТЕРМОСТАТА И УПРАВЛЯЕМЫХ ЭЛЕМЕНТОВ

1. Соединение термостата напрямую с сервоприводами на коллекторе.

2. Соединение термостата и приводов через коммутационную панель с возможностью включения/отключения насоса и котла.


РЕЖИМЫ ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ

Измерение температуры термометром сопротивления позволяет BasicPlus² проводить более эффективную регулировку расхода теплоносителя, чем термостатам, которые используют газо-жидко-маслонаполненые активные элементы. При этом экономия энергии увеличивается на на 10-15%.

1. Управление комнатной температурой.
   Используется для регулирования радиаторного отопления или регулирования теплых полов, когда они используются для отопления. Термостат измеряет температуру воздуха в помещении с помощью комнатного датчика.
2. Управление комнатной температурой с ограничением температуры пола.
   Данный режим управляет температурой в комнате, не позволяя температуре пола выходить за рамки настроенного диапазона максимальной и минимальной температур.
   Термостат измеряет температуру в помещении и температуру пола с помощью выносного датчика. Поток теплоносителя перекрывается при достижении установленной температуры воздуха и температуры теплого пола.
   Ограничение максимальной температуры пола нужно, когда теплый пол единственная система отопления.
   Пример: max температура пола = 26°,
   температура помещения = 22°

Ограничение минимальной температуры пола нужно, когда теплый пол и радиаторы работают совместно.
Пример: min температура пола = 24°, температура помещения =22°

1. Управление температурой пола. Поддержание фиксированной температуры пола нужно, когда радиаторы – основная система отопления, а пол нужен для комфорта.
   Регулировка радиаторного отопления и теплого пола происходит независимыми термостатами. Термостат, управляющий теплыми полами замеряет только температуру пола с помощью выносного датчика.
   Пример: температура пола = 24°,
   температура помещения не задается.

ФУНКЦИИ

Улучшенный программируемый таймер

Функция таймера позволяет установить периоды снижения температуры, в которых нет необходимости поддерживать комфортную комнатную.

Подключение проводного датчика температуры пола

Для совместной работы радиаторного отопления и теплого пола необходимо измерять температуру пола. Используйте для этого проводные датчики температуры серии WT.

Легкий переход в режим энергосбережения

Нажмите кнопку «М», когда будете уходить из дома. Установите температуру, до которой будет происходить снижение при вашем отсутствии. Каждый градус снижения температуры приносит до 5 % экономии энергии

Защита от замерзания

Используйте данную функцию вместо отключения терморегулятора для предотвращения замерзания. При активации позволяет отключить отопление в целях экономии. При снижении температуры в помещении до 5 °С термостат снова включит систему отопления.

Защита от детей

Функция блокировки всех кнопок не позволит сбить настройки термостата.

Ограничение максимальной и минимальной температуры.

Позволяет ограничить возможный диапазон регулирования температуры для предотвращения риска попадания теплоносителя слишком высокой температуры, что может привести к повреждению стяжки или напольного покрытия.

Отображение времени и дней недели на дисплее.

Программируемый термостат WT-P показывает на дисплее время в формате 24 или 12 часов. Кроме того, отображаются дни недели.

Отображение комнатной температуры

Данная функция позволяет отображать в неактивном режиме реальную температуру воздуха в помещении.

Отображение температуры пола.

Для уточнения температуры пола в текущий момент нажмите и удерживайте одновременно кнопки «М» и «<» в течение 6 секунд. На дисплее отобразится температура, замеряемая выносным датчиком. После 6 секунд бездействия термостат вернется в обычный режим

УСТАНОВКА

Монтаж необходимо начинать с выбора места для термостата.Термостат необходимо устанавливать на высоте около 1,5 метра над полом. Избегайте мест падения прямых солнечных лучей и других источников света (к примеру, телевизоров). Не устанавливайте термостат за шторами и в кожухи.

1. Аккуратно снимите крышку терморегулятора и регулировочный диск

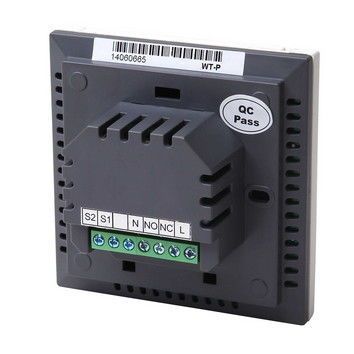

2. Присоедините провода до крепления термостата на стене.
3. Закрепите блок термостата на стене шурупами, входящими в комплект.

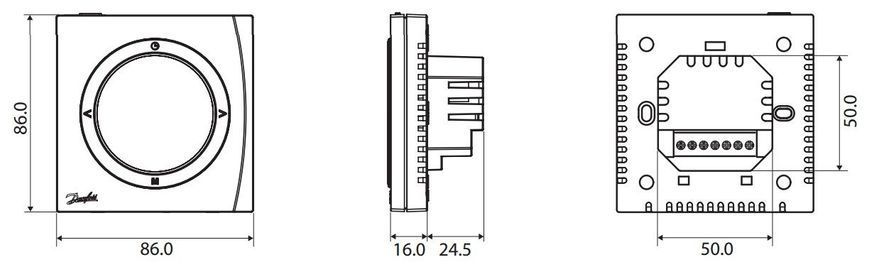

РАЗМЕРЫ

Монтаж в стене с использованием стандартного подрозетника.
