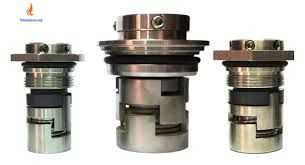

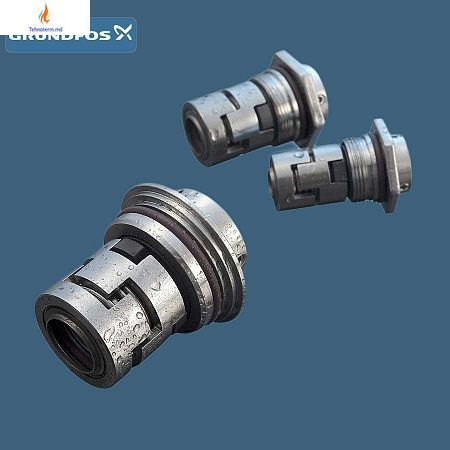

Торцевые уплотнения в насосах BIRAL
Торцевое уплотнение - это устройство, которое образует вращающееся уплотнение между подвижной и неподвижной частями. Они были разработаны для устранения недостатков сальниковой набивки. Утечка может быть снижена до уровня соблюдения экологических стандартов государственных регулирующих органов и затраты на техническое обслуживание и ремонт также могут быть снижены.
Преимущества торцевого уплотнения по сравнению с обычной сальниковой набивкой:
1. Отсутствие или ограниченная утечка перекачиваемой жидкости.
2. Уменьшение трения и потери мощности насоса.
3. Элимирование вала или втулки износа.
4. Сокращение расходов на обслуживание.
5. Возможность использования при более высоких давлениях и более агрессивных средах.
6. Широкое разнообразие конструкций позволяет использовать торцевые уплотнения почти во всех насосах.
Как работает торцевое уплотнение.
Первичное герметизирующее уплотнение достигается с помощью двух очень плоских полированных поверхностей, которые создают сложный путь, перпендикулярный пути утечки (препятствуют утечке). Трущийся контакт между этими двумя плоскими поверхностями сводит утечку к минимуму. Как и во всех уплотнениях, одна поверхность установлена неподвижно в корпусе, а другая зафиксирована и вращается вместе с валом. Одна из поверхностей, как правило, выполнена из износостойкого материала, таких как угольный графит. Другая, как правило, из относительно стойкого материала твердого материала как карбид кремния. Разнородные материалы, как правило, используют для стационарных прокладок и вращающихся кольцевых уплотнителей, чтобы предотвратить прилипание этих двух поверхностей. Мягкая сторона обычно имеет менее сопряжённые поверхности и обычно называется истирающаяся кромка.
Существуют четыре основных точки уплотнения в торце торцевого уплотнения.Первичное уплотнение - это торцевая поверхность уплотнения, точка А. Путь утечки в точку В блокируется либо уплотнительными кольцами, V-образным кольцом, либо клином. Пути утечек в точки С и Д блокируются прокладками или уплотнительными кольцами.
Поверхности в типичных торцевых уплотнениях смазываются граничным слоем газа или жидкости. При разработке уплотнений с желаемыми параметрами протечек, ресурсом уплотнения, энергопотреблением, проектировщик должен учесть, как поверхности будут смазываться и принцип их смазывания.
Для выбора наилучшей конструкции уплотнения необходимо иметь как можно больше информации о рабочих условиях и перекачиваемой среде. Полная информация о продукте и окружающей среде позволяет выбрать наилучшее уплотнение для данного применения.
