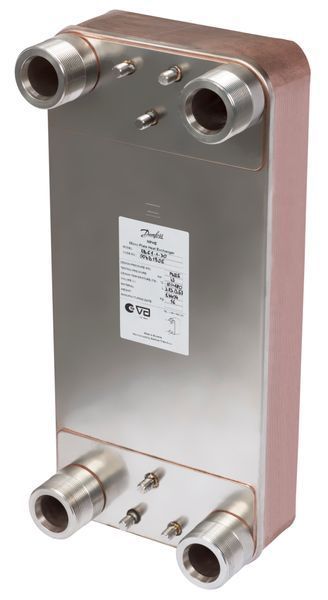

Danfoss XB 61M-1 120 PN25 G2 (артикул 004B3447) — это одноходовой паяный пластинчатый теплообменник, выполненный по запатентованной технологии Micro Plate™. Благодаря особому рельефу пластин устройство обеспечивает повышенную эффективность теплопередачи и сниженные потери давления. Применяется в системах отопления, горячего водоснабжения (ГВС), вентиляции, кондиционирования и в качестве барьеров давления в тепловых пунктах.
Основные технические характеристики
- Количество пластин: 120 штук.
- Тип рифления пластин: M (средняя жесткость / универсальный профиль с оптимальным соотношением теплопередачи и гидравлического сопротивления).
- Номинальное давление (PN): 25 бар (Ру 25).
- Максимальная рабочая температура: +180 °C.
- Минимальная рабочая температура: −10 °C.
- Тип присоединения: Наружная резьба G 2" (монтажные патрубки под резьбовое соединение с длиной около 52 мм).
- Площадь поверхности теплообмена: 13,81 м².
- Материалы конструкции: Пластины из кислотостойкой нержавеющей стали AISI 316L (EN 1.4404), материал припоя — медь.
- Рабочая среда: Вода или гликолевый раствор с концентрацией до 50%.
- Вес аппарата: около 45 кг.
Габаритные размеры
- Высота: 525 мм.
- Ширина: 243 мм.
- Глубина (размер пакета пластин со стяжкой): ~220.8–272.8 мм (в зависимости от исполнения корпуса и длины патрубков).
Главные преимущества серии XB61M
- Технология Micro Plate: В отличие от традиционных «рыбьих костей», микроканалы распределяют поток равномерно по всей площади пластины, исключая застойные зоны и снижая риск образования накипи.
- Компактность и прочность: Пайка медью делает конструкцию монолитной, избавляя от необходимости использования резиновых уплотнений, чувствительных к температурным скачкам.
- Простота обслуживания: Не требует регулярной разборки — для восстановления эффективности достаточно периодической безразборной химической промывки (CIP).
