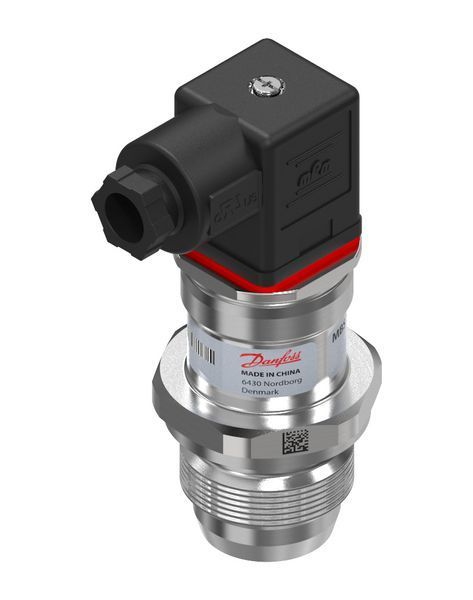

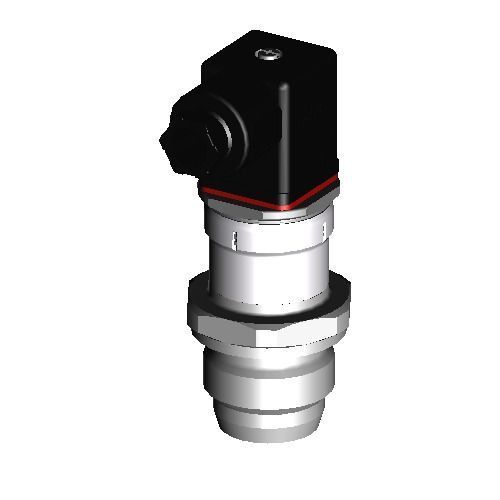

Датчик давления с мембранной высокого давления MBS 4010 предназначен для использования в неравномерных, высоковязких или кристаллизующихся средах в промышленных приложениях и обеспечивает надежное измерение давления даже в суровых условиях окружающей среды. Гибкая программа датчиков давления охватывает выходной сигнал 4 – 20 мА, абсолютную или относительную версии, диапазоны измерений от 0 – 0,25 до 0-60 бар. Отличная устойчивость к вибрации, прочная конструкция и высокая степень защиты EMC/EMI оснащены датчиком давления для удовлетворения самых строгих промышленных требований.
Особенности и преимущества
Предназначен для использования в тяжелых промышленных условиях
Закрытие и влажные детали из кислотостойкой нержавеющей стали (AISI 316L)
Диапазоны относительного (манометрического) или абсолютного давления до 60 бар
Выходной сигнал: 4-20 мА
Полностью цифровая компенсация
Точность 0,8% от максимального значения
Одобренная USDA-H1 масляная начинка
Для использования во взрывоопасной атмосфере ATEX Zone 2
Подробная информация о товаре
+ поставка контакта 1
- общий контакт 2
Точность, макс. [±FS%] 1%
Точность, типичная [±FS%] 0,2%
Нулевая точка и скорректированный диапазон нет
Диапазон температур окружающей среды [°c] [Макс] 85 °C
Диапазон температур окружающей среды [°c] [мин] -10 °C
Диапазон температур окружающей среды [°F] [Макс] 185 °F
Диапазон температур окружающей среды [°F] [мин] 14°F
Утверждение ATEX
CE
Комментарии одобрения ATEX Ex ec IIA T4 Gc
Маркировка Ce да
Соответствие RoHS в Китае вне сферы применения
Компенсированный температурный диапазон [°c] [Макс] 80 °C
Компенсированный температурный диапазон [°c] [мин] 0 °C
Компенсированный температурный диапазон [°F] [Макс] 176 °F
Компенсированный температурный диапазон [°F] [мин] 0 °C
Содержит батареи Нет
Категория Eee 5 небольшое оборудование (любой внешний размер < 50 см)
Электрическое соединение угловой разъем
Стандарт электрического подключения EN 175301-803-A
Степень защиты IP корпуса IP65
В соответствии с Директивой ЕС RoHS да, за исключением
Положение об исключении RoHS ЕС 6 (c)
Широкая диафрагма да
Высокий уровень обрезки 22.4
В области применения DEEE да
Международный номер статьи 5702423086047
Внутренняя безопасность нет
Низкий уровень обрезки 3.6
Средний температурный диапазон [°c] [Макс] 85 °C
Средний температурный диапазон [°c] [мин] -10 °C
Средний температурный диапазон [°F] [Макс] 185 °F
Средний температурный диапазон [°F] [мин] 14°F
Нелинейность BFSL [±FS%] 0,2%
Текущий выходной сигнал
Выходной сигнал [ма] [макс] 20 мА
Выходной сигнал [ма] [мин] 4 мА
Максимальное давление перегрузки [бар] 2 бара
Формат упаковки нескольких пакетов
Шестигранный штуцер [мм] 41 мм
Размер соединения давления 1
Стандарт подключения давления ISO 228-1
Тип соединения давления G.
Мужское/Женское Мужское Давление
Диапазон давления [бар] [Макс] 0,6 бар
Диапазон давления [бар] [мин] 0 бар
Диапазон давления [psi] [max] 8,7 фунтов на квадратный дюйм
Диапазон давления [psi] [min] 0 psi
Эталон давления датчика (относительный)
Импульсный демпфер нет
Количество в формате упаковки 12 штук
Вещества из списка кандидатов REACH Lead (№10) CAS 7439-92-1)
Максимальное время отклика [мс] 4 мс
Файл SCIP нет. 16d2efc6-64f3-4a4e-ae98-a3fd7ce0218d
Название продукта в папке SCIP AKS/MBS
Ключ к спецификации MBS 4010-0811-A1CB11-2
Напряжение питания [V] CC [max] 32 в
Напряжение питания [V] CC [min] 9 в
Маркировка UL Da
